URAY

Zie hieronder voor enkele voorbeelden uit onze portfolio

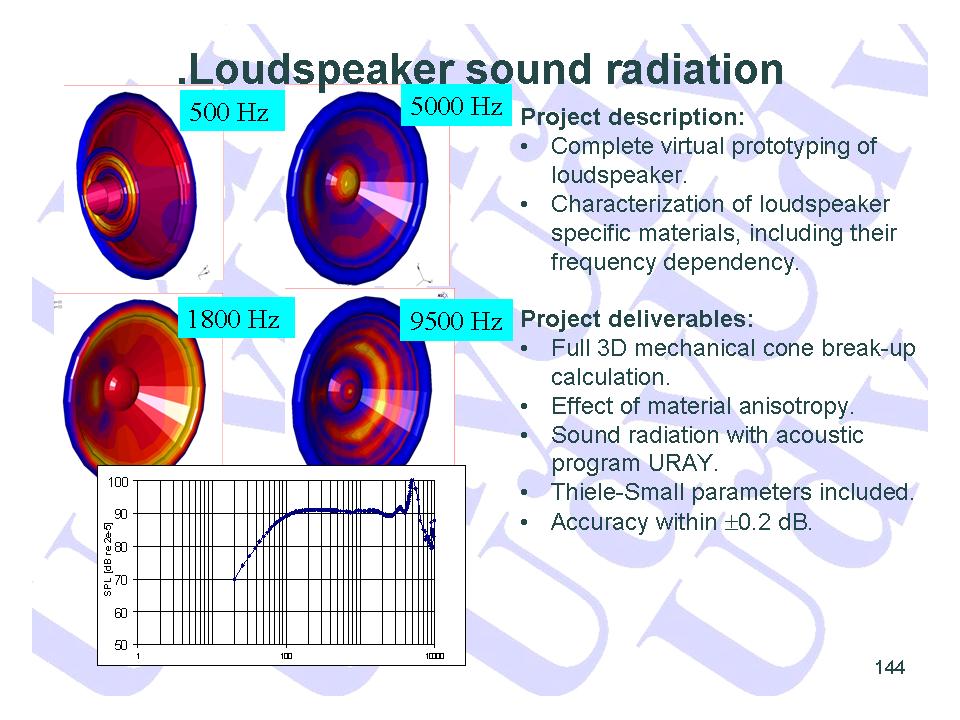

  • Loudspeaker sound radiation
  • Advanced loudspeaker design
  • Sound radiation from composite panel

URAY is onze zelf ontwikkelde akoestische vrije-veld solver gebaseerd op de Rayleigh-Huygens integraal. Alhoewel principieel enkel geldig voor vlakke stralers, geeft deze toch verrassend nauwkeurige resultaten voor de meeste afstralende oppervlakken. In ieder geval, kan hij met voordeel worden gebruikt in de meeste 3D gevallen voor vergelijkende geluidsdruk en -vermogensimulaties, omdat hij zeer snel is in t.o.v. volledige Helmholtz solvers

Kenmerken:

  • Kan gelinkt worden aan elk commercieel EEM programma en maakt gebruik van zijn pre- and postprocessor
  • Microfoons worden gedefinieerd in de EEM preprocessor voor visuele inspectie, en het aantal is willekeurig
  • 2D (axi-symmetrisch) of full 3D geluidsafstralend oppervlak van willekeurige vorm
  • Compatibel met alle materiaal modellen, met inbegrip van composieten, rubbers, visco-elastisch en sandwich structuren
  • Berekent Sound Pressure Level (SPL), fase en akoestisch centrum als functie van de frequentie
  • Berekent Power Level in het half vrije veld volgens de internationale standaard ISO 3745 als functie van de frequentie
  • 3D quads, triangular, hex en tet elementen worden ondersteund. Tweede orde elementen zijn ook toegelaten via overlay (skin) elementen
  • Volledige complexe rekenwijze
  • Kost van de berekening max. 10% extra bovenop de mechanische
  • Transparant voor piek/RMS eenheden
  • (Niet-lineaire) mechanische voorspanning of belasting van de structuur (b.v. bouten, contact, …) toegelaten
  • Niet afstralende elementen kunnen worden uitgeschakeld door sets te gebruiken
  • Kan worden gecombineerd met gesloten akoestiek en lumped elements als deze functionaliteiten aanwezig zijn in de gebruikte EEM solver
  • Uitgebreid ge-benchmarkt met NAFEMS testvoorbeelden en metingen gedurende klanten projecten
top
top
top

Zie ook Acoustics voor meer voorbeelden uit onze portfolio

Nog veel meer zijn beschikbaar. A.u.b. contacteer ons voor voorbeelden met meer affiniteit tot Uw wensen

A.u.b. contacteer ons als U interesse heeft in een URAY licentie voor Uw solver
